ACTIONDRILL Double-Center cooled

Double-Center cooled je kombinovaný nástroj, který v jedné operaci spojuje navrtávání s hrotem 145° a srážení hran pod úhlem 60° nebo 90°. Vnitřní chladicí kanálky odvádějí třísky a chrání břit před přehřátím, takže pro následný vrták zůstává čistě navrtaný otvor. K dispozici pro průměry otvorů Ø 0,3 až Ø 7,2 mm, s povlakem α-INOX pro vysokou trvanlivost nástroje při obrábění nerezových ocelí, slitin titanu a CrCo.

Formulář: ACTIONDRILL Double-Center cooled (PDF)

ACTIONDRILL INOX-Pilot

INOX-Pilot je kombinovaný nástroj se samostředicí geometrií hrotu α-INOX 140° a zahlubovacím břitem 90°, který v jedné operaci zvládne navrtávání, vrtání do hloubky 2xD a srážení hran. Stopka v h6 s tolerancí k6 činí z nástroje přesný pilotní vrták pro následné vrtání hlubokých otvorů. K dispozici v rozsahu Ø 0,75 až Ø 7,2 mm s povlakem α-INOX pro nerezové oceli, slitiny titanu a CrCo.

Formulář: ACTIONDRILL INOX-Pilot (PDF)

ACTIONDRILL INOX-170Pilot

INOX-170Pilot je pilotní vrták s vysoce výkonnou geometrií hrotu α-INOX 170°, kterým lze vrtat přímo do šikmých ploch se sklonem až 61° — bez předchozího zafrézování rovinné plošky a přibližně dvakrát rychleji než vrtákem s plochým čelem 180°. Hloubka vrtání 2xD je kombinována se zahlubovacím břitem 90° pro srážení hran, stopka h6 spolu s optimalizovanou užitečnou délkou zajišťuje chod nástroje s nízkými vibracemi. Dodává se v rozsahu průměrů Ø 0,3 až Ø 7,2 mm.

Formulář: ACTIONDRILL INOX-170Pilot (PDF)

ACTIONDRILL INOX-3xD-Pilot cooled

INOX-3xD-Pilot cooled je samostředicí pilotní vrták s hrotem α-INOX 140° a zahlubovacím břitem 90°, který v jednom nástroji spojuje navrtávání, vrtání a srážení hran. Vnitřní chladicí kanálky chrání břit před přehřátím a účinně odplavují dlouhé vinuté třísky — vrták je sladěn s navazujícími vrtáky na hluboké otvory řady INOX-cooled. K dispozici v rozsahu Ø 0,3 k6 až Ø 2,9 k6.

Formulář: ACTIONDRILL INOX-3xD-Pilot cooled (PDF)

ACTIONDRILL INOX-6xD až 18xD cooled

Řada INOX-xD s vnitřním chlazením zahrnuje vrtáky „micro“ na hluboké otvory v délkách 6xD, 8xD, 12xD a 18xD se samostředicí geometrií hrotu α-INOX 140°. Integrované chladicí kanálky chrání před přehřátím a vyplachují dlouhé třísky z otvoru bez nutnosti vyjíždění vrtáku. Průměry jsou odstupňovány po 0,05 mm od Ø 0,25, resp. Ø 0,3 do Ø 2,381 mm. Vrtáky jsou sladěny s pilotním vrtákem INOX-3xD-Pilot cooled pro ucelený proces vrtání hlubokých otvorů v nerezových ocelích, slitinách titanu a CrCo.

Formulář: ACTIONDRILL INOX-6xD až 18xD cooled

• Formulář 6xD (PDF)
• Formulář 8xD (PDF)
• Formulář 12xD (PDF)
• Formulář 18xD (PDF)

TARGETDRILL INOX-Pilot 130°

Samostředicí pilotní vrták s vysoce výkonnou geometrií hrotu 130° a integrovaným zahlubovacím břitem 90° pro hloubku vrtání 2xD – navrtává, vrtá a srází hranu v jednom kroku. Ø vrtáku v toleranci m5 od Ø 0,75 do Ø 7,2 mm, s povlakem α-INOXcronos proti nalepování materiálu na břity. Ideální jako pilotní vrták pro následné vrtání hlubokých otvorů a pro kratší procesní časy díky sloučení několika operací.

Formulář: TARGETDRILL INOX-Pilot 130° (PDF)

TARGETDRILL Thread-Core 3,5xD-Pilot cooled

Vrták na otvory pro závity, který v jednom nástroji spojuje stupňovitý a pilotní vrták: hloubka vrtání 3,5xD, vysoce výkonná geometrie hrotu 140°, Ø vrtáku v toleranci m6 a vnitřní chlazení (IK). Druhý stupeň je volitelně k dispozici se zahlubovacím břitem 60° nebo 90° a v tomtéž zdvihu vytváří sražení pro závit – průměry stupňů jsou přesně sladěny s běžnými závitníky a tvářecími závitníky (metrické, UNC/UNF, MJ). Rozsah od Ø 0,75 do Ø 7,2 mm, s povlakem α-INOXcronos pro nerezové oceli.

Formulář: TARGETDRILL Thread-Core 3,5xD-Pilot cooled (PDF)

TARGETDRILL INOX-6xD až 24xD cooled

Šroubovitý vrták na hluboké otvory s vysoce výkonnou geometrií hrotu INOX 130°, Ø vrtáku v toleranci k5 a vnitřním chlazením (IK), k dispozici pro hloubky vrtání 6xD, 12xD, 18xD a 24xD. Čtyři vodicí fazetky zajišťují po celé délce hlubokého otvoru přesnou souosost a klidný chod, povlak α-INOXcronos zabraňuje nalepování materiálu na břity v nerezových ocelích. Rozsah průměrů od Ø 0,75 do Ø 7,2 mm (6xD), resp. do Ø 6,0/6,35 mm u delších variant.

Formulář: TARGETDRILL INOX-6xD až 24xD cooled

• Formulář 6xD (PDF)
• Formulář 12xD (PDF)
• Formulář 18xD (PDF)
• Formulář 24xD (PDF)

TARGETDRILL INOX-Flatdrill 180°

Vrták s plochým čelem s geometrií hrotu 180° a Ø vrtáku v toleranci m5, určený pro polohově přesné vrtání a pilotní vrtání do šikmých, zaoblených nebo klenutých ploch. Odpadá předchozí zafrézování rovinné plošky a vrták si poradí i s výstupky či nerovnými místy. K dispozici od Ø 0,8 do Ø 6,0 mm v jemném odstupňování, s povlakem α-INOXcronos proti nalepování materiálu na břity při obrábění nerezových ocelí.

Formulář: TARGETDRILL INOX-Flatdrill 180° (PDF)

ACTIONDRILL Intern Starlobe

Intern Starlobe je kombinovaný vrták „micro“ pro předvrtávání vnitřních profilů Torx® velikostí T4 až T30, který v jednom nástroji spojuje navrtávání, vrtání a srážení hran pod úhlem 120°. K dispozici s vrcholovým úhlem 140°, 170° nebo 180°; varianta 170° vrtá při vhodné geometrii až čtyřikrát rychleji než provedení 180°. Povlak α-INOX bez obsahu chromu zabraňuje křížové kontaminaci dílů pro zdravotnickou techniku a minimalizuje tvorbu otřepů.

Formulář: ACTIONDRILL Intern Starlobe (PDF)

TARGETDRILL micro-INOX 3xD až 12xD

Samostředicí mikrovrták s vysoce výkonnou geometrií hrotu INOX 130° a zesílenou stopkou v kvalitě h6, k dispozici pro hloubky vrtání 3xD, 5xD, 8xD a 12xD. Rozsah průměrů od Ø 0,1 do Ø 3,0 mm, u 5xD a 8xD skladem v krocích po 0,01 mm – v povlakovaném (α-INOX, +0/-0,002) nebo nepovlakovaném provedení (+0/-0,004). Robustní konstrukce udržuje nízké vibrace nástroje a umožňuje vysoké řezné rychlosti a rychlosti posuvu v nerezových ocelích.

Formulář: TARGETDRILL micro-INOX 3xD až 12xD

• Formulář 3xD (PDF)
• Formulář 5xD (PDF)
• Formulář 8xD (PDF)
• Formulář 12xD (PDF)

TARGETDRILL Thread-DRILL-MILL

Vrtací závitová fréza pro kompletní výrobu závitů: vrtání, frézování závitu a zahlubování 45° jediným nástrojem z monolitního slinutého karbidu s hloubkou vrtání 2xD a geometrií hrotu 140°. Standardní velikosti od M2 do M8 s různým stoupáním, volitelně s integrovaným vnitřním chlazením (provedení ITK) pro procesně spolehlivé obrábění nerezových ocelí a slitin titanu. Snižuje počet výměn nástroje a vedlejší časy, protože neželezné kovy i titan lze obrábět stejným nástrojem.

Formulář: TARGETDRILL Thread-DRILL-MILL (PDF)

ACTIONMILL INOX-micro Torx

ACTIONMILL INOX-micro Torx je mikrofréza pro frézování profilů Torx T4 až T30, od Ø 0,2 mm s počtem zubů Z3 a od Ø 0,4 mm s počtem zubů Z4. Zajišťuje vysokou přesnost profilu a minimální tvorbu otřepů; povlak α-INOX bez obsahu chromu zabraňuje křížové kontaminaci dílů pro zdravotnickou techniku. Zesílená stopka h6 a ultrajemnozrnný monolitní slinutý karbid s vysokou lomovou houževnatostí zajišťují chod bez vibrací a procesní spolehlivost; k dispozici s délkou krku 3xD a 5xD.

Formulář: ACTIONMILL INOX-micro Torx (PDF)

ACTIONMILL INOX-micro cooled

ACTIONMILL INOX-micro cooled je dvoubřitá mikrofréza od Ø 0,2 mm do Ø 2,0 mm s délkou břitu 2xD a volnou délkou krku 5xD. Integrované chladicí kanálky chrání nástroj před přehřátím a spolehlivě vyplachují třísky z místa řezu, povlak α-INOX zabraňuje nalepování materiálu na břity. Zesílená stopka h5 a ultrajemnozrnný monolitní slinutý karbid s vysokou lomovou houževnatostí umožňují vysoké rychlosti posuvu a řezné rychlosti při chodu bez vibrací.

Formulář: ACTIONMILL INOX-micro cooled (PDF)

TARGETMILL INOX-micro

Mikrofréza Z2 s ostrým břitem pro nerezové oceli, obrábění HSC/HPC a Inconel, v rozsahu průměrů Ø 0,2 až Ø 2,0 mm. Délka břitu 2-3xD se zesílenou stopkou h5 – kompaktní konstrukce s nízkými vibracemi umožňuje vysoké rychlosti posuvu a řezné rychlosti i při malých průměrech. Povlak α-INOX zabraňuje nalepování materiálu na břity a zajišťuje vysokou trvanlivost nástroje.

Formulář: TARGETMILL INOX-micro (PDF)

ACTIONMILL INOX-Groover cooled

ACTIONMILL INOX-Groover je tříbřitá 3D fréza pro zanořování a rampování od Ø 0,7 do Ø 8 mm, která umožňuje svislé zanořování (90°), rampování do 70° i hrubování a obrábění načisto jediným nástrojem. Dodává se s délkou břitu 1,5xD a 3xD, se sražením rohu nebo s rádiusem rohu (toroidní) a volitelně s integrovanými chladicími kanálky, které přivádějí chladicí kapalinu ze všech stran do záběru břitu a chrání nástroj před přehřátím při obrábění slitin titanu a nerezových ocelí. Geometrie břitu optimalizovaná pro INOX, zesílená stopka h5 a vysoce výkonný povlak α-INOX snižují řezný tlak, zabraňují nalepování materiálu na břit a zajišťují vysokou trvanlivost nástroje v houževnatých korozivzdorných slitinách.

Formulář: ACTIONMILL INOX-Groover cooled (PDF)

ACTIONMILL INOX-Groover

ACTIONMILL INOX-Groover je tříbřitá 3D fréza pro zanořování a rampování od Ø 0,7 do Ø 8 mm, která umožňuje svislé zanořování (90°), rampování do 70° i hrubování a obrábění načisto jediným nástrojem. Dodává se s délkou břitu 1,5xD a 3xD, se sražením rohu nebo s rádiusem rohu (toroidní) a volitelně s integrovanými chladicími kanálky, které přivádějí chladicí kapalinu ze všech stran do záběru břitu a chrání nástroj před přehřátím při obrábění slitin titanu a nerezových ocelí. Geometrie břitu optimalizovaná pro INOX, zesílená stopka h5 a vysoce výkonný povlak α-INOX snižují řezný tlak, zabraňují nalepování materiálu na břit a zajišťují vysokou trvanlivost nástroje v houževnatých korozivzdorných slitinách.

Formulář: ACTIONMILL INOX-Groover (PDF)

ACTIONMILL INOX-Torus cooled

ACTIONMILL INOX-torus cooled je čtyřbřitá toroidní fréza od Ø 1,0 mm do Ø 6,35 mm s rádiusy rohu od ER 0,15 do ER 1,5 mm, navržená pro délku břitu 3xD a volnou délku krku 5xD. Integrované chladicí kanálky chrání nástroj před přehřátím a vyplachují třísky z místa řezu, povlak α-INOX zabraňuje nalepování materiálu na břity. Zesílená stopka h5 a ultrajemnozrnný monolitní slinutý karbid s vysokou lomovou houževnatostí umožňují vysoké rychlosti posuvu a řezné rychlosti při procesně spolehlivém chodu.

Formulář: ACTIONMILL INOX-Torus cooled (PDF)

ACTIONMILL micro INOX Ball cooled

ACTIONMILL micro INOX Ball cooled je dvoubřitá fréza s plným rádiusem a břity přes střed od Ø 0,2 mm do Ø 1,0 mm, určená k obrábění slitin titanu a nerezových ocelí. Integrované chladicí kanálky chrání nástroj před přehřátím, povlak α-INOX zabraňuje nalepování materiálu na břit. Zesílená stopka h5 a jemnozrnný monolitní slinutý karbid s vysokou lomovou houževnatostí umožňují vysoké rychlosti posuvu a řezné rychlosti; k dispozici v tuhé variantě 3xD a ve variantě 5xD s volným krkem.

Formulář: ACTIONMILL micro INOX Ball cooled (PDF)

ACTIONMILL INOX-Ball Z3 cooled

ACTIONMILL INOX-Ball Z3 je tříbřitá fréza s plným rádiusem od Ø 1,0 do Ø 6,0 mm s vysoce výkonnou geometrií HB pro nerezové oceli, slitiny titanu a CoCr a – s povlakem β-Titan – pro aplikace HSC a obrábění hliníku. Krátká, stabilní konstrukce a stopka h5 udržují nízké vibrace nástroje a umožňují vysoké řezné rychlosti a rychlosti posuvu při dobré kvalitě povrchu. K dispozici s vnitřním chlazením, které přivádí chladicí kapalinu přímo k břitu a zabraňuje přehřátí i hromadění třísek, nebo bez vnitřního chlazení.

Formulář: ACTIONMILL INOX-Ball Z3 cooled (PDF)

ACTIONMILL INOX-Ball Z3

ACTIONMILL INOX-Ball Z3 je tříbřitá fréza s plným rádiusem od Ø 1,0 do Ø 6,0 mm s vysoce výkonnou geometrií HB pro nerezové oceli, slitiny titanu a CoCr a – s povlakem β-Titan – pro aplikace HSC a obrábění hliníku. Krátká, stabilní konstrukce a stopka h5 udržují nízké vibrace nástroje a umožňují vysoké řezné rychlosti a rychlosti posuvu při dobré kvalitě povrchu. K dispozici s vnitřním chlazením, které přivádí chladicí kapalinu přímo k břitu a zabraňuje přehřátí i hromadění třísek, nebo bez vnitřního chlazení.

Formulář: ACTIONMILL INOX-Ball Z3 (PDF)

ACTIONMILL INOX-Ball cooled

ACTIONMILL INOX-Ball cooled je varianta čtyřbřité kulové frézy s plným rádiusem od Ø 1 do Ø 8 mm s integrovanými chladicími kanálky, které chrání nástroj před přehřátím při obrábění slitin titanu a nerezových ocelí. Geometrie Z4 s břity přes střed umožňuje řádkové frézování téměř libovolných kontur i na 3osých strojích. K dispozici s délkou krku 3xD a 5xD, s vysoce výkonným povlakem α-INOX a zesílenou stopkou h5.

Formulář: ACTIONMILL INOX-Ball cooled (PDF)

ACTIONMILL INOX-Ball Z4

ACTIONMILL INOX-Ball je čtyřbřitá kulová fréza s plným rádiusem od Ø 1 do Ø 8 mm pro obrábění načisto a řádkové frézování slitin titanu a nerezových ocelí. Protože břity přecházejí přes střed, lze řádkově frézovat téměř všechny kontury – i na 3osých strojích, na kterých není možné nástroj naklopit. Geometrie břitu INOX snižuje řezný tlak, povlak α-INOX zabraňuje nalepování materiálu na břit a krátká verze 1,5xD i verze s délkou krku 3xD a 5xD pokrývají různé hloubky kontur.

Formulář: ACTIONMILL INOX-Ball Z4 (PDF)

ACTIONMILL INOX Lollipop-Z4 260°

ACTIONMILL INOX Lollipop-Z4 260° je čtyřbřitá kulová fréza s geometrií 260° od Ø 1,0 mm do Ø 10,0 mm, jejíž oblast břitů prodloužená za hlavní kouli umožňuje i obrábění podkosů. Břity přecházejí přes střed a umožňují řádkové frézování náročných kontur v titanových, nerezových (INOX) a ocelových slitinách. Zesílená stopka h6, vysoce výkonný povlak α-INOX a jemnozrnný monolitní slinutý karbid zajišťují vysoké posuvy a dlouhou trvanlivost nástroje.

Formulář: ACTIONMILL INOX Lollipop-Z4 260°

• Formulář (PDF)
• Formulář cooled (PDF)

ACTIONMILL INOX-CORD cooled

ACTIONMILL INOX-CORD je vysoce výkonná fréza s vlnitým profilem se čtyřmi zuby od Ø 4 do Ø 12 mm, určená k hrubování náročných materiálů, jako jsou INOX a CoCr. Povrchově upravená geometrie s vlnitým profilem vytváří krátké třísky, rádius rohu (ER 0,3 do Ø 5, nad ním ER 0,5) chrání roh břitu a povlak α-INOX zabraňuje nalepování materiálu na břit. K dispozici s chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím, nebo bez vnitřního chlazení – vždy z ultrajemnozrnného monolitního slinutého karbidu odolného vůči tepelným šokům s vysokou lomovou houževnatostí.

Formulář: ACTIONMILL INOX-CORD cooled (PDF)

ACTIONMILL INOX-CORD

ACTIONMILL INOX-CORD je vysoce výkonná fréza s vlnitým profilem se čtyřmi zuby od Ø 4 do Ø 12 mm, určená k hrubování náročných materiálů, jako jsou INOX a CoCr. Povrchově upravená geometrie s vlnitým profilem vytváří krátké třísky, rádius rohu (ER 0,3 do Ø 5, nad ním ER 0,5) chrání roh břitu a povlak α-INOX zabraňuje nalepování materiálu na břit. K dispozici s chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím, nebo bez vnitřního chlazení – vždy z ultrajemnozrnného monolitního slinutého karbidu odolného vůči tepelným šokům s vysokou lomovou houževnatostí.

Formulář: ACTIONMILL INOX-CORD (PDF)

ACTIONMILL INOX-HPC cooled

ACTIONMILL INOX-HPC je vysoce výkonná fréza se čtyřmi zuby od Ø 4 do Ø 12 mm pro hrubování a obrábění načisto náročných materiálů, jako je INOX nebo CoCr. Rádius rohu (ER 0,3 do Ø 5, nad ním ER 0,5) chrání roh břitu, povlak α-INOX zabraňuje nalepování materiálu na břit a ultrajemnozrnný monolitní slinutý karbid odolný vůči tepelným šokům zajišťuje vysokou lomovou houževnatost, procesní spolehlivost a trvanlivost nástroje. K dispozici s chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím, nebo bez vnitřního chlazení.

Formulář: ACTIONMILL INOX-HPC cooled (PDF)

ACTIONMILL INOX-HPC

ACTIONMILL INOX-HPC je vysoce výkonná fréza se čtyřmi zuby od Ø 4 do Ø 12 mm pro hrubování a obrábění načisto náročných materiálů, jako je INOX nebo CoCr. Rádius rohu (ER 0,3 do Ø 5, nad ním ER 0,5) chrání roh břitu, povlak α-INOX zabraňuje nalepování materiálu na břit a ultrajemnozrnný monolitní slinutý karbid odolný vůči tepelným šokům zajišťuje vysokou lomovou houževnatost, procesní spolehlivost a trvanlivost nástroje. K dispozici s chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím, nebo bez vnitřního chlazení.

Formulář: ACTIONMILL INOX-HPC (PDF)

ACTIONMILL Finish cooled

ACTIONMILL Finish je šestibřitá fréza pro obrábění načisto od Ø 3 do Ø 16 mm s chráněným, ostře provedeným sražením rohu a povrchově upravenou geometrií břitu. Díky nerovnoměrné rozteči běží s nízkými vibracemi a vytváří vysoce kvalitní povrchy při obrábění načisto INOX a titanu, slitin hliníku a čistého titanu nebo vysokolegovaných Cr ocelí – podle povlaku α-INOX, β-Titan nebo γ-Steel. K dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřními chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím.

Formulář: ACTIONMILL Finish cooled (PDF)

ACTIONMILL Finish

ACTIONMILL Finish je šestibřitá fréza pro obrábění načisto od Ø 3 do Ø 16 mm s chráněným, ostře provedeným sražením rohu a povrchově upravenou geometrií břitu. Díky nerovnoměrné rozteči běží s nízkými vibracemi a vytváří vysoce kvalitní povrchy při obrábění načisto INOX a titanu, slitin hliníku a čistého titanu nebo vysokolegovaných Cr ocelí – podle povlaku α-INOX, β-Titan nebo γ-Steel. K dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřními chladicími kanálky s výstupem ve tvaru Y, které chrání nástroj před přehřátím.

Formulář: ACTIONMILL Finish (PDF)

ACTIONMILL Trochoid cooled

ACTIONMILL Trochoid je šestibřitá stopková fréza od Ø 3 do Ø 16 mm pro trochoidní obrábění kapes a kontur – s ostrým rohem nebo s definovaným rádiusem rohu (toroidní), který frézu dodatečně stabilizuje a zvyšuje trvanlivost nástroje. Nerovnoměrná rozteč a speciální úprava řezných hran tlumí vibrace, geometrie s děliči třísek zajišťuje procesně spolehlivé hrubování; k dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřním přívodem chladicí kapaliny a výstupem Y přímo u břitu. Podle obráběného materiálu k dispozici s povlaky α-INOX, β-TITAN a γ-Steel – pro nerezové oceli, slitiny hliníku a titanu i oceli a litinu.

Formulář: ACTIONMILL Trochoid cooled (PDF)

ACTIONMILL Trochoid

ACTIONMILL Trochoid je šestibřitá stopková fréza od Ø 3 do Ø 16 mm pro trochoidní obrábění kapes a kontur – s ostrým rohem nebo s definovaným rádiusem rohu (toroidní), který frézu dodatečně stabilizuje a zvyšuje trvanlivost nástroje. Nerovnoměrná rozteč a speciální úprava řezných hran tlumí vibrace, geometrie s děliči třísek zajišťuje procesně spolehlivé hrubování; k dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřním přívodem chladicí kapaliny a výstupem Y přímo u břitu. Podle obráběného materiálu k dispozici s povlaky α-INOX, β-TITAN a γ-Steel – pro nerezové oceli, slitiny hliníku a titanu i oceli a litinu.

Formulář: ACTIONMILL Trochoid (PDF)

ACTIONMILL Trochoid cooled toroidní (s ER)

ACTIONMILL Trochoid je šestibřitá stopková fréza od Ø 3 do Ø 16 mm pro trochoidní obrábění kapes a kontur – s ostrým rohem nebo s definovaným rádiusem rohu (toroidní), který frézu dodatečně stabilizuje a zvyšuje trvanlivost nástroje. Nerovnoměrná rozteč a speciální úprava řezných hran tlumí vibrace, geometrie s děliči třísek zajišťuje procesně spolehlivé hrubování; k dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřním přívodem chladicí kapaliny a výstupem Y přímo u břitu. Podle obráběného materiálu k dispozici s povlaky α-INOX, β-TITAN a γ-Steel – pro nerezové oceli, slitiny hliníku a titanu i oceli a litinu.

Formulář: ACTIONMILL Trochoid cooled toroidní (s ER) (PDF)

ACTIONMILL Trochoid toroidní (s ER)

ACTIONMILL Trochoid je šestibřitá stopková fréza od Ø 3 do Ø 16 mm pro trochoidní obrábění kapes a kontur – s ostrým rohem nebo s definovaným rádiusem rohu (toroidní), který frézu dodatečně stabilizuje a zvyšuje trvanlivost nástroje. Nerovnoměrná rozteč a speciální úprava řezných hran tlumí vibrace, geometrie s děliči třísek zajišťuje procesně spolehlivé hrubování; k dispozici s délkou břitu 2xD až 5xD, ve verzích 2xD a 3xD také s vnitřním přívodem chladicí kapaliny a výstupem Y přímo u břitu. Podle obráběného materiálu k dispozici s povlaky α-INOX, β-TITAN a γ-Steel – pro nerezové oceli, slitiny hliníku a titanu i oceli a litinu.

Formulář: ACTIONMILL Trochoid toroidní (s ER) (PDF)

ACTIONMILL GRIZZLY Groover

ACTIONMILL GRIZZLY Groover je univerzálně použitelná fréza HPC od Ø 4 do Ø 16 mm s délkou břitu 2,5xD a volnou délkou 10 mm pro obrábění v blízkosti rušivých kontur. Chráněný rádius rohu, válcový průběh jádra a úprava řezných hran tlumicí vibrace podle normy HB microtec umožňují hrubování i obrábění načisto náročných materiálů, jako je CoCr nebo INOX. Stopka HB zajišťuje lepší přenos síly; k dispozici je i varianta IK s vnitřním chlazením.

Formulář: ACTIONMILL GRIZZLY Groover (PDF)

ACTIONMILL TRIPLE FUNCTION

ACTIONMILL TRIPLE FUNCTION spojuje srážení hran, obrábění načisto a hrubování v jednom nástroji od Ø 3 do Ø 16 mm, a nahrazuje tak tři standardní frézy na jedno upnutí. Varianta Z4 kombinuje geometrii Front-Chamfer, geometrii HSC pro obrábění načisto a hrubovací geometrii s vlnitým profilem, varianta Z6 sází na geometrii Front-Chamfer, Finish a trochoidní hrubovací geometrii s lamačem třísek. Na přání s vnitřním chlazením a uzpůsobený konkrétnímu použití a materiálu – to zkracuje procesní časy a snižuje počet výměn nástroje.

Formulář: ACTIONMILL TRIPLE FUNCTION

• Formulář Z4 (PDF)
• Formulář Z6 (PDF)

ACTIONMILL T-SLOT (fréza na T-drážky)

ACTIONMILL T-SLOT je polostandardní fréza na T-drážky od Ø 0,8 do Ø 40 mm, která se přizpůsobuje použití, materiálu a obrobku – s přímým nebo šroubovitým ozubením, bez povlaku nebo s povlakem α-INOX, β-Titan, resp. γ-Steel. Dodává se v klasickém provedení bez chladicích kanálků nebo jako T-SLOT cooled s integrovanými chladicími kanálky, které lépe vyplachují třísky z drážky; velikosti T-SLOT 20, 25, 30 a 40 pokrývají průměry drážek nad Ø 16 mm s 18 břity na stopce Ø 10 mm, resp. Ø 12 mm. Zrcadlově hladký povrch a řízeně zaoblené řezné hrany zajišťují vysokou trvanlivost nástroje i v těžkoobrobitelných materiálech, jako je titan Grade 5 nebo nerezová ocel.

Formulář: ACTIONMILL T-SLOT (fréza na T-drážky)

• Formulář cooled (PDF)
• Formulář (PDF)

ACTIONMILL Extern Starlobe (fréza na profily Torx®)

ACTIONMILL Extern Starlobe je polostandardní fréza na vnější profily Torx® T4 až T30 podle ISO 10664. Zesílená stopka h6, optimalizovaná užitečná délka a jemnozrnný monolitní slinutý karbid umožňují vysoké rychlosti posuvu a řezné rychlosti při minimální tvorbě otřepů a vysoké přesnosti profilu. Geometrii, počet zubů, rozteč zubů a povlak (bez povlaku, α-INOX, β-Titan nebo γ-Steel) lze zvolit podle materiálu a použití.

Formulář: ACTIONMILL Extern Starlobe (fréza na profily Torx®) (PDF)

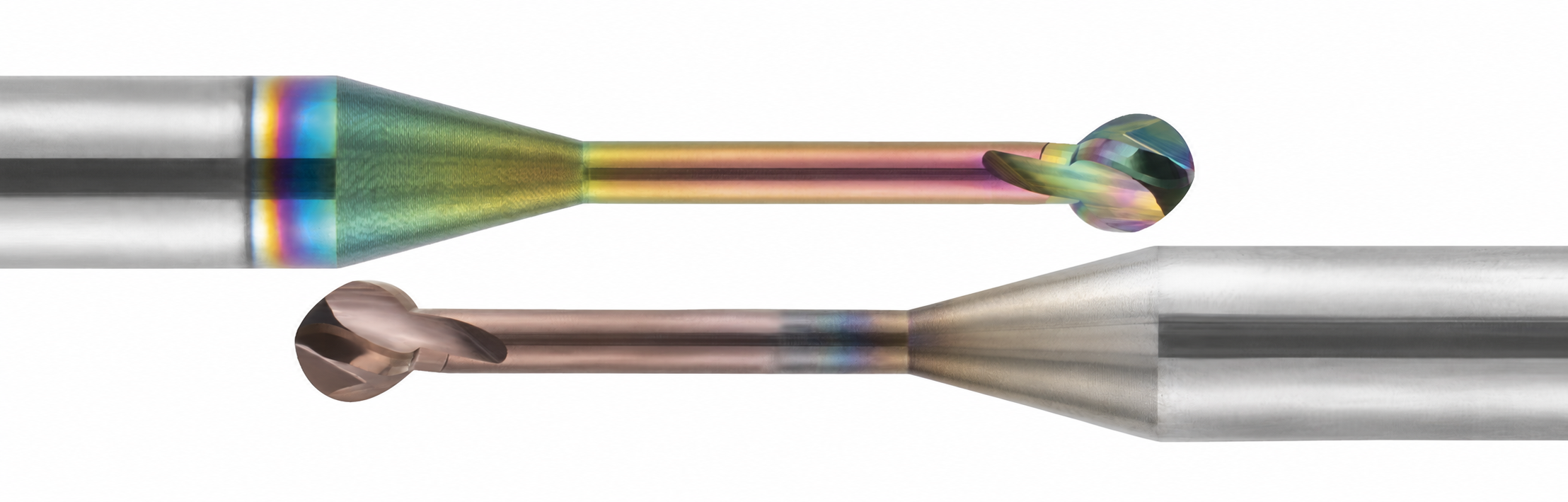

ACTIONMILL Lollipop

ACTIONMILL Lollipop je tříbřitá fréza s plným rádiusem od Ø 0,8 mm do Ø 10 mm s břitem obepínajícím 305° pro odjehlování, srážení hran a řádkové frézování náročných kontur jedním nástrojem. K dispozici ve dvou variantách povlaku: β-TITAN (duhový) pro titan G1/G2, hliník, plasty a mosaz a α-INOX (hnědý) pro INOX, titan G3 až G5, ocel a litinu. Ostře broušené pozitivní geometrie zabraňují vzniku sekundárních otřepů, zesílená stopka h6 z jemnozrnného monolitního slinutého karbidu odolného vůči tepelným šokům zajišťuje chod bez vibrací a vysokou trvanlivost nástroje.

Formulář: ACTIONMILL Lollipop

• Formulář (PDF)
• Formulář (PDF)

ACTIONMILL Quarter-Chamfer

ACTIONMILL Quarter-Chamfer je čtvrtkruhová fréza od R 0,2 mm do R 3,0 mm pro přímé frézování vnitřních rádiusů a pro odjehlování – volitelně dvoubřitá (Z2) s větším prostorem pro třísky nebo tříbřitá (Z3) pro lepší kvalitu povrchu. Výběh 4°–6° na obou koncích zabraňuje vzniku sekundárních otřepů, takže rádiusy vznikají na jeden průchod bez řádkování. Povlak α-INOX a zesílená stopka h6 z jemnozrnného monolitního slinutého karbidu odolného vůči tepelným šokům jsou vhodné pro nerezovou ocel, slitiny CoCr a titanu, oceli, litinu, hliník a plasty.

Formulář: ACTIONMILL Quarter-Chamfer

• Formulář (PDF)
• Formulář (PDF)

TARGETMILL Double-Chamfer

TARGETMILL Double-Chamfer je nástroj 90° pro odjehlování zepředu i zezadu od Ø 1,8 do Ø 6 mm, který v jedné operaci odjehlí přední i zadní stranu otvoru, a ušetří tak druhou operaci. Tři až čtyři zuby z jemnozrnného monolitního slinutého karbidu umožňují velmi vysoké rychlosti posuvu a vynikající kvalitu povrchu. Povlak α-INOX zabraňuje nalepování materiálu na břity a díky vysoké flexibilitě je nástroj všestranně použitelný.

Formulář: TARGETMILL Double-Chamfer (PDF)

ACTIONMILL micro-Front-Chamfer

ACTIONMILL micro Front-Chamfer je dvoubřitý nástroj pro srážení hran a čelní odjehlování z jemnozrnného monolitního slinutého karbidu od Ø 0,05 mm do Ø 1,3 mm, vždy s vrcholovým úhlem 60° nebo 90°. Odjehluje a srází hrany, a to i u drážek, otvorů a závitů v mikrooblasti, a díky povlaku α-INOX je univerzálně použitelný od oceli přes nerezovou ocel až po slitiny titanu a CrCo. Zesílená stopka h6 zajišťuje obrábění s nízkými vibracemi při vysokých řezných rychlostech a rychlostech posuvu.

Formulář: ACTIONMILL micro-Front-Chamfer (PDF)

ACTIONMILL INOX-Front-Chamfer

ACTIONMILL INOX-Front-Chamfer je čelní odjehlovací nástroj 90° od Ø 0,5 mm do Ø 8,0 mm pro odjehlování a srážení hran, a to i u drážek, otvorů a závitů. Díky čtyřem až šesti zubům dosahuje vysokých rychlostí posuvu a dobré kvality povrchu, povlak α-INOX zabraňuje nalepování materiálu na břity. K dispozici v provedení s krátkou a dlouhou stopkou, díky jemnozrnnému monolitnímu slinutému karbidu univerzálně použitelný v nejrůznějších materiálech.

Formulář: ACTIONMILL INOX-Front-Chamfer (PDF)

ACTIONMILL Double-Chamfer

Double-Chamfer je odjehlovací fréza 90° pro odjehlování otvorů zepředu i zezadu v rozsahu Ø 0,90 až Ø 5,70 mm. Pět až šest zubů z jemnozrnného monolitního slinutého karbidu umožňuje vysoké posuvy bez vzniku sekundárních otřepů, povlak α-INOXthin zajišťuje vysokou trvanlivost nástroje a zabraňuje nalepování materiálu na břity. Jeden nástroj pro oboustranné srážení hran v jedné operaci, univerzálně použitelný pro běžné skupiny materiálů.

Formulář: ACTIONMILL Double-Chamfer (PDF)

ACTIONMILL Back-Chamfer

Back-Chamfer je nástroj „Micro“ 90° pro zpětné odjehlování otvorů od Ø 0,4 mm, který odjehluje obrobky v rozsahu průměrů Ø 0,36 až Ø 5,7 mm bez vzniku sekundárních otřepů. Díky třem až šesti zubům z jemnozrnného monolitního slinutého karbidu dosahuje vysokých rychlostí posuvu a čistých povrchů, povlak α-INOX zabraňuje nalepování materiálu na břity. Univerzálně použitelný pro ocel, nerezové oceli, litinu, neželezné kovy a žáruvzdorné slitiny.

Formulář: ACTIONMILL Back-Chamfer (PDF)

ACTIONMILL micro whirl-thread cooled

ACTIONMILL micro whirl-thread cooled je nástroj pro vířivé frézování metrických vnitřních závitů M1 až M2,5, od M1 s pěti břity. Integrované chladicí kanálky přivádějí procesní kapalinu přímo k břitu, zabraňují hromadění třísek a chrání nástroj před přehřátím. Stopka h5 z ultrajemnozrnného monolitního slinutého karbidu v kombinaci s povlakem α-INOX zajišťuje vysokou trvanlivost nástroje a procesně spolehlivé vířivé frézování i v nerezových ocelích, titanu a žáruvzdorných slitinách.

Formulář: ACTIONMILL micro whirl-thread cooled (PDF)
