Werkzeuge

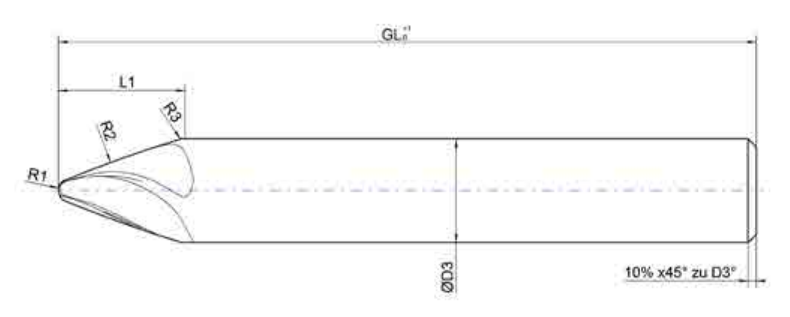

Bogensegmentfräser

Bogensegmentfräser, auch Kreissegment- oder Tonnenfräser genannt, werden vor allem zum hocheffizienten Schlichten komplexer 3D-Freiformflächen im Werkzeug-, Formen- und Gesenkbau sowie in der Luft- und Raumfahrt und Medizintechnik eingesetzt. Trotz ihres vergleichsweise kleinen Werkzeugdurchmessers haben sie einen großen Radius an der Schneidkante.

Formblatt: Bogensegmentfräser (PDF)

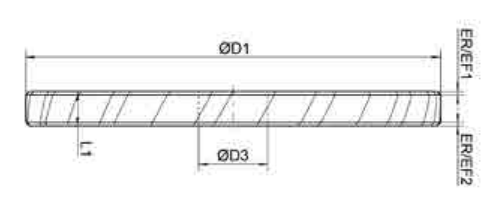

Scheibenfräser

Individualisierte Scheibenfräser aus Vollhartmetall werden für spezielle Trenn-, Schlitz- und Nutoperationen eingesetzt. Sie kommen zum Einsatz, wenn komplexe Geometrien, enge Toleranzen oder schwer zerspanbare Materialien eine maßgeschneiderte Lösung erfordern.

Formblatt: Scheibenfräser (PDF)

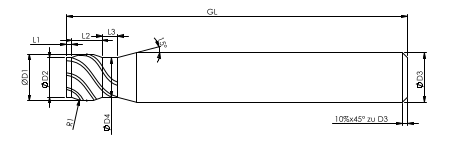

Konvex-Halbkreisfräser

Konvex-Halbkreisfräser aus Vollhartmetall fertigen präzise Außenradien und halbkreisförmige Profile. Ihre konkave Schneide erzeugt am Werkstück eine gerundete, konvexe Oberfläche.

Formblatt: Konvex-Halbkreisfräser (PDF)

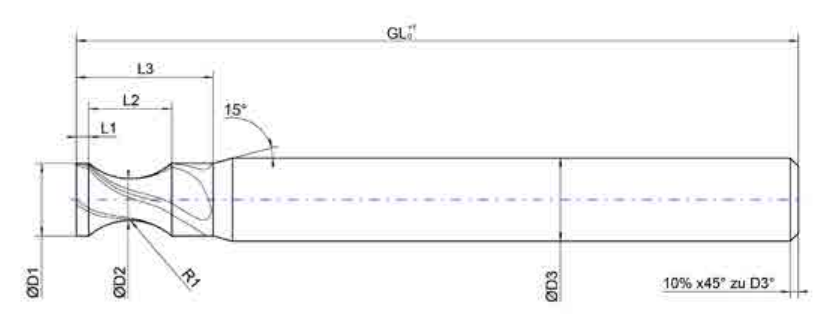

Konkav-Halbkreisfräser

Individuelle konkave Halbkreisfräser aus Vollhartmetall werden zum präzisen Fräsen von Außen- und Innenradien, Halbkreisnuten und hohlförmigen Konturen eingesetzt. Sie eignen sich für die CNC-Serienfertigung mit hohen Anforderungen an Form- und Maßtreue.

Formblatt: Konkav-Halbkreisfräser (PDF)

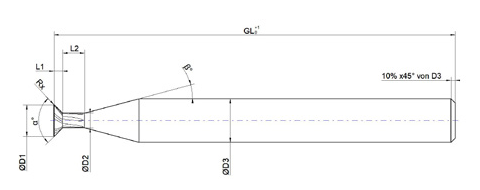

T-Slot Schwalbenschwanz

VHM-Schwalbenschwanzfräser werden hauptsächlich zum Fräsen hinterschnittener, trapezförmiger Nuten und zum Rückwärtsentgraten eingesetzt.

Formblatt: T-Slot Schwalbenschwanz (PDF)

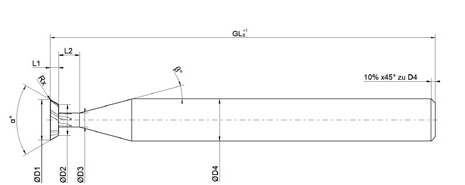

T-Slot kegelig

Schwalbenschwanzfräser mit kegeligem Schaft aus Vollhartmetall werden zum Hinterschneiden von Führungen und Werkstücken sowie in der 5-Achs-Vorrichtungstechnik eingesetzt. Der verjüngte Schaft schafft Freiraum an Störkanten und sorgt für Stabilität.

Formblatt: T-Slot kegelig (PDF)

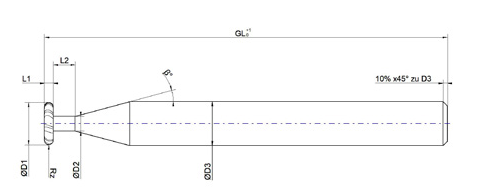

T-Slot Vollradius

Vollradius-T-Nutenfräser aus Vollhartmetall fräsen verschleißfest und präzise T-Nuten mit gerundetem Nutgrund sowie besondere Form- und Sicherungsnuten.

Formblatt: T-Slot Vollradius (PDF)

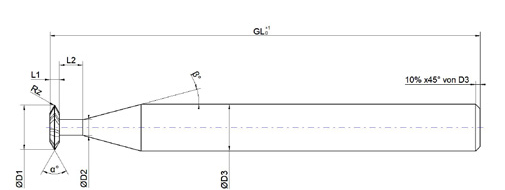

T-Slot Prisma

Prismenförmige T-Nutenfräser aus Vollhartmetall bearbeiten T-Nuten im zweiten Schritt eines zweistufigen Prozesses, zum Beispiel Nuten nach DIN 650 für Maschinentische, Vorrichtungen und Führungen.

Formblatt: T-Slot Prisma (PDF)

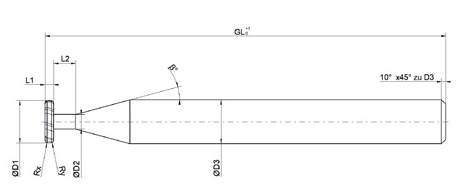

T-Slot Eckenradius

T-Nutenfräser mit Eckenradius aus Vollhartmetall werden für T-förmige Nuten eingesetzt, wenn ein definierter Übergang an den Schneidenecken erforderlich ist, etwa bei Maschinentischen und Aufspannvorrichtungen.

Formblatt: T-Slot Eckenradius (PDF)

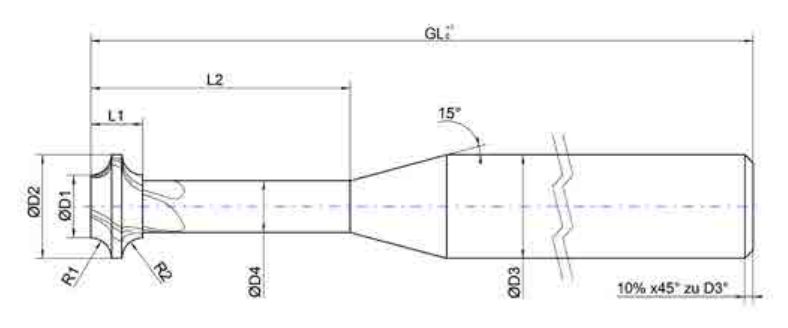

Vor- und Rückwärtsradiusfräser

Vor- und Rückwärtsradiusfräser aus Vollhartmetall verrunden und entgraten Außenkanten präzise in beide Richtungen, ohne dass das Werkstück umgespannt werden muss.

Formblatt: Vor- und Rückwärtsradiusfräser (PDF)

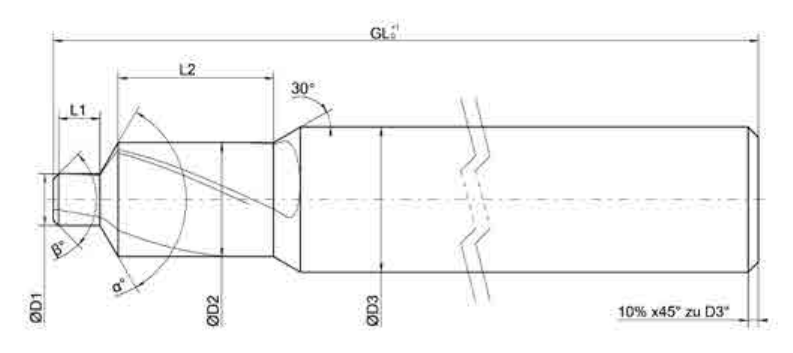

Zapfensenker

VHM-Zapfensenker erzeugen planparallele Flachsenkungen für Zylinderkopf- oder Sechskantschrauben und Muttern, damit diese passgenau und bündig in der Oberfläche sitzen.

Formblatt: Zapfensenker (PDF)

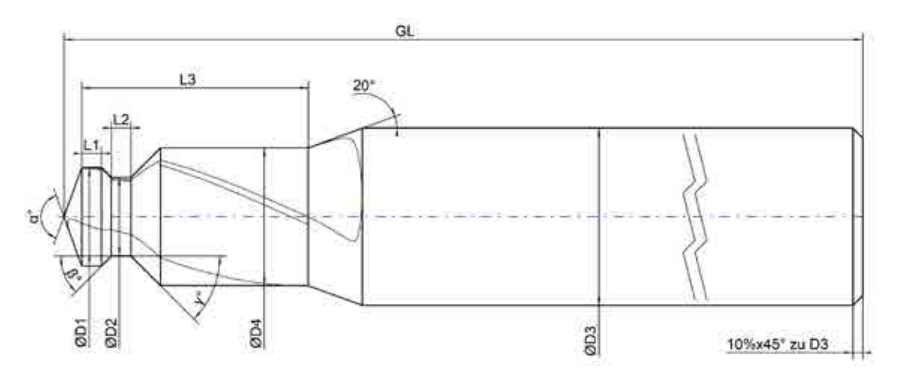

Sonderentgratbohrer

Sonderentgratbohrer mit Rückwärtssenkfunktion aus Vollhartmetall bohren, entgraten und fasen beide Seiten einer Bohrung in einem Arbeitsgang. Das ist besonders bei schwer zugänglichen Rückseiten von Werkstücken hilfreich.

Formblatt: Sonderentgratbohrer (PDF)

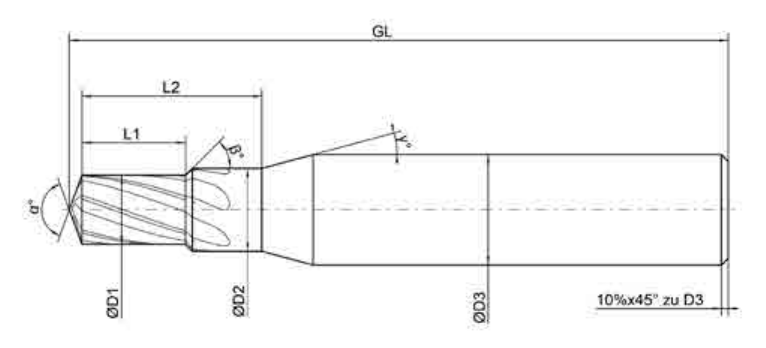

Bohrreiber

Bohrreiber aus Vollhartmetall verbinden das Kernbohren und das anschließende Fertigreiben einer präzisen Bohrung in einem einzigen Arbeitsgang.

Formblatt: Bohrreiber (PDF)

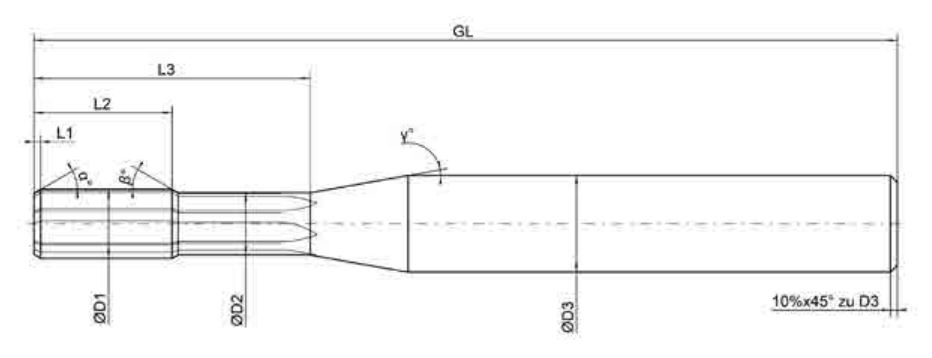

Maßgeschliffener Sonderreiber

Maßgeschliffene Reibahlen aus Vollhartmetall werden zum Fertigreiben vorhandener Bohrungen eingesetzt. Sie werden auf ein gewünschtes Sondermaß oder eine bestimmte Toleranz gefertigt, wenn Standardpassungen nicht ausreichen.

Formblatt: Maßgeschliffener Sonderreiber (PDF)

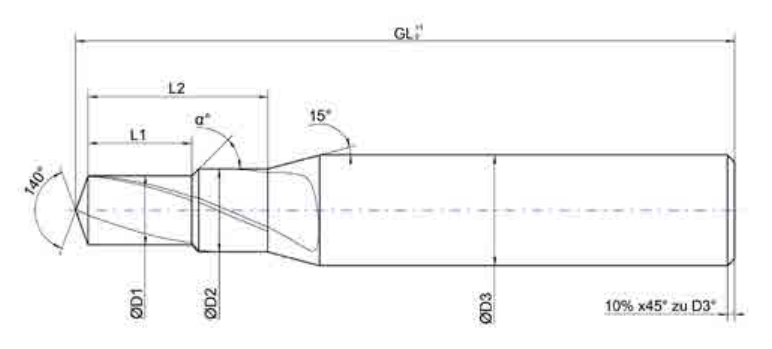

Stufenbohrer

Maßgeschliffene Stufenbohrer aus Vollhartmetall verbinden mehrere Bearbeitungsschritte in einem Hub. Bohrungen mit verschiedenen Durchmessern, Senkungen und Fasen lassen sich so maßhaltig und in kurzer Zeit herstellen.

Formblatt: Stufenbohrer (PDF)

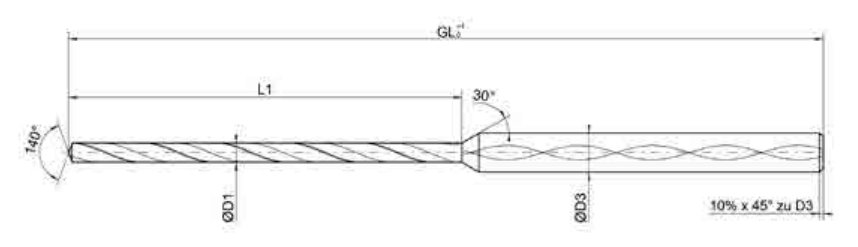

Spiralbohrer

Maßgeschliffene Spiralbohrer aus Vollhartmetall werden für die präzise CNC-Serienfertigung eingesetzt. Die Ausführung aus vollem Material bietet hohe Rundlauf- und Positioniergenauigkeit bei anspruchsvollen Schnittbedingungen.

Formblatt: Spiralbohrer (PDF)
